Projetos de engenharia · Estrutural
Projeto estrutural que pensa na segurança, no custo e em quem vai executar
O projeto estrutural define a fundação, os pilares, as vigas e as lajes da obra: onde ficam, de que tamanho e com quanto aço. Um projeto bem dimensionado não gasta material à toa e não deixa dúvida para a equipe de obra.
O que entra no projeto
- Fundação: projetada a partir das cargas da edificação e da sondagem do terreno, considerando o layout dos ambientes e as passagens de tubulação e eletroduto.
- Estrutura em concreto armado: dimensionamento completo de pilares, vigas e lajes.
- Detalhamento: cada peça com as barras de aço posicionadas, cotadas e numeradas.
- Lista de materiais: concreto, aço e formas, para orçar e comprar pelo projeto.
- Estruturas complementares: piscina, muro de arrimo, muros, decks e bases, quando a obra pede.

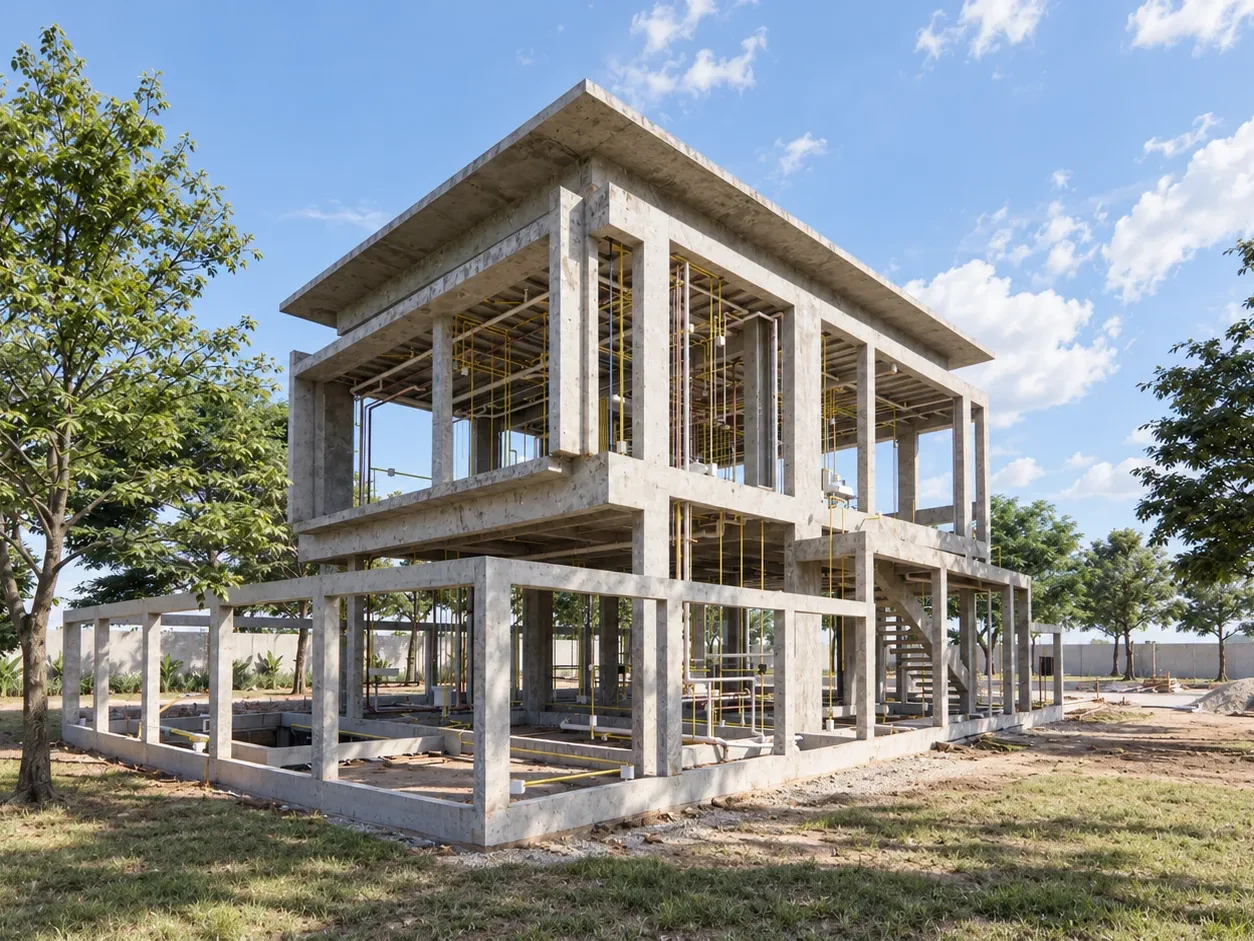

Compatibilizado com as instalações. A estrutura é modelada em 3D junto com os projetos hidrossanitário e elétrico. As passagens de tubulação pelas vigas e lajes são previstas no projeto, e não abertas na marreta durante a obra.
O que você recebe
- Pranchas de fundação, formas e armação
- Memorial de cálculo
- Lista de materiais
- ART do projeto
O que precisamos de você
- Projeto arquitetônico
- Sondagem SPT do terreno: o ensaio que mostra a resistência do solo em profundidade. Sem ela, a fundação é projetada no escuro.
Normas: NBR 6118 (estruturas de concreto) · NBR 6122 (fundações) · NBR 6120 (cargas) · NBR 6123 (vento)
Dúvidas frequentes
Por que preciso de sondagem se o vizinho já construiu?
O solo muda de um lote para o outro. A sondagem custa pouco perto de uma fundação errada, seja ela superdimensionada (dinheiro enterrado) ou subdimensionada (risco de recalque e trinca).
O projeto estrutural inclui a fundação?
Sim. Fundação e estrutura saem no mesmo projeto.
